创成式曲面设计

——模块都在开始菜单的形状下面

  • 曲面是没有厚度的，不能直接应用
  • 线框——曲面——操作
  • 可以切换工具栏，进行混合编辑
  • 如果是要独立的曲面则要分设两个草图

曲面设计的技巧性更强，不像零件设计

曲面设计操作要和零件的比较记忆

  • 曲面拉伸，曲面旋转

  • 曲面扫掠，一个轮廓+一个引导曲线（以这个线为路径）。多个引导曲线（平滑连接）

  • 曲面填充，如果是一个一个勾选边线，要按照顺序去选，不能跳。穿越元素，是曲面会额外经过这个元素

  • 多截面曲面。引导线是与轮廓曲线相交，脊线是与任意截面垂直

  • 桥切，两个曲面之间的相切连接

  • 接合，连通的，视作一个对象

  • 分割，要切除的元素与切除元素（刀）；修剪

  • 圆角。外插延伸在图形区单击选择，虽然显示的高亮是一小部分，实际上整块区域都已经被选择了

  • 线框,线圆角，连接曲线（这两个区别在于连接的弧），样条线 ，螺旋线

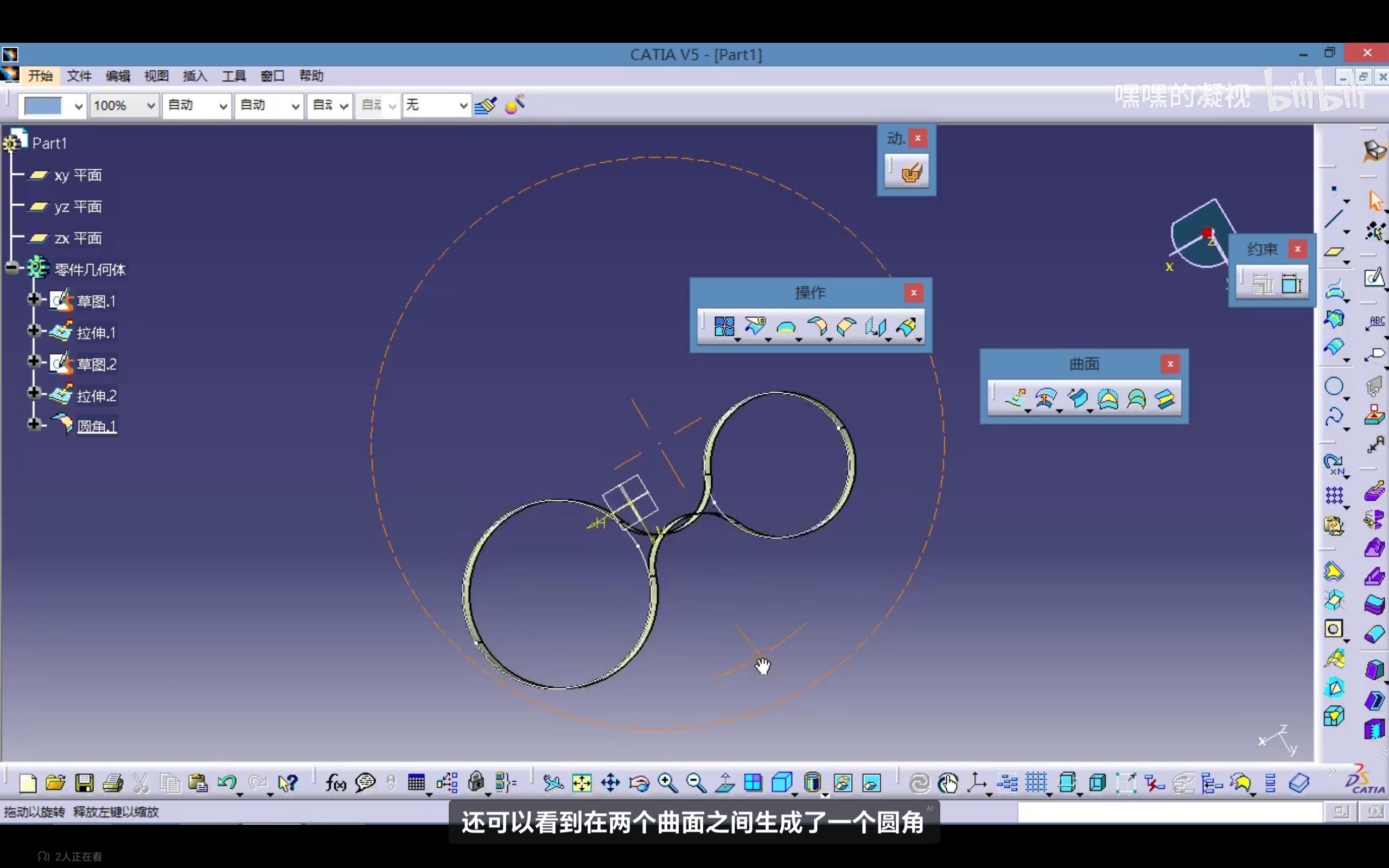

曲面上的圆角
alt text

曲面转化为实体

需要切换工作台

  • 填充曲面，填充曲面图形
  • 封闭曲面，这只是外层封闭表面

【这里有练习】

装配体

  • 拖入零件 或者 在产品结构工具选择插入零件

  • 零件进来是默认位置，后面要自行移动或者约束

  • 移动方式：罗盘移动；或者移动里的操作按钮；捕捉，这是快速装配
